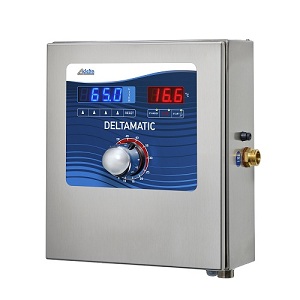

deltamatic economic

Elektronisches Wassermisch- und Dosiergerät mit Thermostatmischbatterie

Standard D 90-E, hohe Durchlaufleistung

Ausführung mit digitaler Dosierung. Thermostat-Mischbatterie.

  • Dosierbereich 0,1 – 999,9 Liter
  • Temperaturbereich 1 – 80 °C Wiederhol-Automatik
  • Mengenspeicher, Digitalanzeigen für Temperatur und Dosiermenge
  • Durchlauf ca. 35 L/Min bei 3 bar
  • Das Modell wird anschlussfertig mit Absperrventilen und Schmutzsieben in den Zulaufleitungen sowie Auslaufschlauch 2,5 m mit Krümmer geliefert.

Jetzt Angebot anfragen

Technische Daten Modell D 90-E
Dosiermenge 0,1 – 999,9 Liter
Mischtemperaturbereich 1° C – 80 °C
Wasserdurchlauf
(abhängig vom Wasserdruck und RohrØ)
ca. 35 l/min. bei 3 bar
empfohlener Zulaufdruck 2 – 4 bar (kg/cm²)
Max. Test-Wasserdruck 16 bar (kg/cm²)
Dosiergenauigkeit ab 3 Liter ± 1%
Temperaturgenauigkeit ± 1 °C
Wasseranschluss 22 mm Ø min. 3/4″ R
Stromanschluss 240 VAC(± 10%) 50/60 Hz., 65 VA, 70 W
Gewicht netto: mit Zubehör 14 kg
Abmessungen (B x H x T)
ohne Rohranschlüsse
300 x 320 x 195 mm




Sonder-Modell

D 90-ES ohne Thermostat-Mischbatterie – nur zum Dosieren.

Installations- und Funktionsplan der Dreiwegeventile

Das Modell D 90 E kann mit Hilfe von 2 Dreiwegeventilen mit einem delta Eis- Wasserkühlgerät, einer delta Kühlanlage oder auch mit Fremdfabrikaten kombiniert werden.

d90e installationsplan
