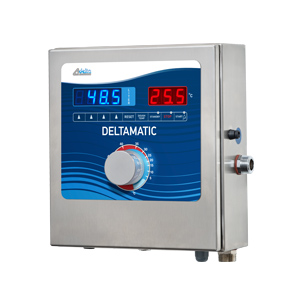

Das Wassermisch- und Dosiergerät für jeden Anspruch.

Vorteile

Elektronisches Wassermisch- und Dosiergerät mit zwei Anschlüssen (Wasserdruck-unabhängig)
Hochwertiges Edelstahlgehäuse
Speziell geeignet für Eiswasser
Leicht verständliche und übersichtliche Bedienungstastatur
Große Digitalanzeigen (in blauer und roter Leuchtschrift) zeigen die aktuellen Werte an
Elektronische Dosierung mit hoher Genauigkeit auch bei kleinen Chargen
Menütaste für Feineinstellung
Problemlose Kombination mit jedem Eiswasserkühlgerät

Kapazität0,1 – 999,9 Liter

Technische Daten Modell ECONOMIC
Kapazität	0,1 – 999,9 Liter
Einstellbar auf	0,1 Liter
Wassertemperatur	1 – 80 °C
Dosiergenauigkeit ab 5 Liter	± 1%
Temperaturgenauigkeit	± 1 °C
Durchlauf (abh. vom Wasserdruck)	20 – 25 L / Min
Min. Umgebungstemperatur	1 °C
Max. Umgebungstemperatur	50 °C
Wasserdruck	1 – 5 bar
Max. Testdruck	16 bar
Durchmesser Wasserzufluss	2 x R 1/2″
Elektrische Anforderungen	230 V, 50 – 60 Hz 1 Ph 0,11 – 0,75 A 30 W Sicherung 5 x 2 mm, T, max. 250 mA
Nettogewicht	7,6 kg
Abmessungen (B x H x T) (ohne Anschlussvorrichtungen)	29,5 x 27 x 11,5 cm

Installations- und Funktionsplan der Dreiwegeventile

Das Modell ECONOMIC kann mit Hilfe von 2 Dreiwegeventilen mit einem delta Eis-Wasserkühlgerät, einer delta Kühlanlage oder auch mit Fremdfabrikaten kombiniert werden.

d90e installationsplan

Abb.: ECONOMIC in Verbindung mit Dreiwegeventilen

Hebelstellung:

Dreiwegeventile in der waagerechten Stellung sorgen für Leitungswasser und gekühltes Wasser
Dreiwegeventile in der vertikalen Stellung sorgen für Warmwasser und Leitungswasser
